產品詳細介紹

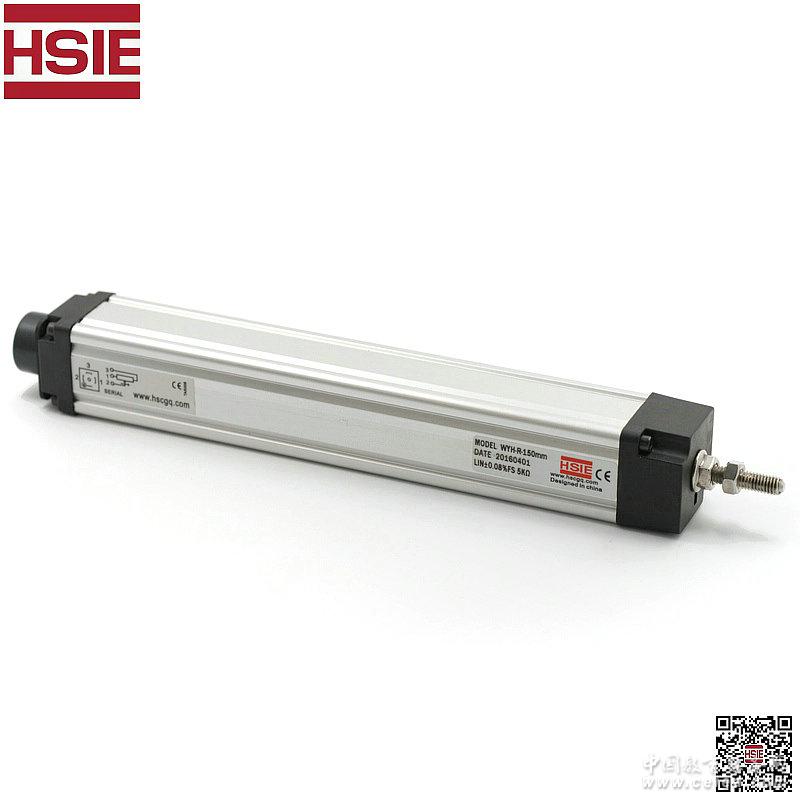

LWH拉桿系列參數表（表一）
公稱行程規格 mm 75 100 125 150 175 200 225 250 275 300 325 350
電阻行程(A.E) mm 75.5 101 126 151 176.5 201.5 226.5 252 277 302 327.5 352.5
機械行程(M.T) mm 82.5 108 133 158 183.5 208.5 233.5 259 284 309 334.5 359.5
相對線性精度(FS) ±% 0.15 0.08 0.05
電阻值±10% KΩ 5
解析度/分辨率 模擬 Infinite無限解析
重復性精度 mm 0.01
最大工作速度 m/s 10
建議輸出環電流 μA 1
使用溫度環境 ℃ -40℃ ～ +120℃
輸出信號類型 Vdc 0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載
尺寸A mm 139 164 190 215 240 266 291 317 342 368 393 418
重量(不含配件) g 168 190 210 230 250 272 292 312 332 354 376 398
LWH拉桿系列參數表（表二）
公稱行程規格 mm 375 400 425 450 475 500 550 600 650 700 750 800
電阻行程(A.E) mm 377.5 403 428 453 478.5 503.5 553.5 604 654 704.5 754.5 805
機械行程(M.T) mm 384.5 410 435 460 485.5 510.5 560.5 611 661 711.5 761.5 812
相對線性精度(FS) ±% 0.05 0.04
電阻值±10% KΩ 5 10
解析度/分辨率 模擬 Infinite無限解析
重復性精度 mm 0.01
最大工作速度 m/s 10
建議輸出環電流 μA 10
使用溫度環境 ℃ -40℃ ～ +120℃
輸出信號類型 Vdc 0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載
尺寸A mm 444 469 494 519 544 570 621 671 721 772 822 873
重量(不含配件) g 418 438 458 480 500 522 564 606 648 690 730 772
LWH拉桿系列參數表（表三）
公稱行程規格 mm 850 900 950 1000
電阻行程(A.E) mm 855 905.5 955.5 1006
機械行程(M.T) mm 862 912.5 962.5 1013
相對線性精度(FS) ±% 0.04
電阻值±10% KΩ 10
解析度/分辨率 模擬 Infinite無限解析
重復性精度 mm 0.01
最大工作速度 m/s 10
建議輸出環電流 μA 10
使用溫度環境 ℃ -40℃ ～ +120℃
輸出信號類型 Vdc 0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載
尺寸A mm 923 974 1024 1075
附1：安裝尺寸圖
|
|
